Схема бесперебойного водоснабжения

  Схема бесперебойного водоснабжения, для работы в автоматическом режиме. Данная схема, позволяет выполнить единоразовую запитку системы, и работу в автономном режиме, без участия человека.

Конечно же, необходим контроль работы оборудования, обслуживание насоса. Для работы насосной станции с баком запаса воды, необходимо периодически, или постоянно, подпитывать бак запаса.

В схеме показано оборудование, с учётом использования защиты сухого хода п. 5 на схеме. В случае применения реле давления, в схему необходимо внедрить датчик-поплавок. Он подключается в разрыв цепи электропитания насоса и монтируется в бак запаса воды. Таким образом, поплавок предотвращает полное выкачивание воды и завоздушивание насоса.

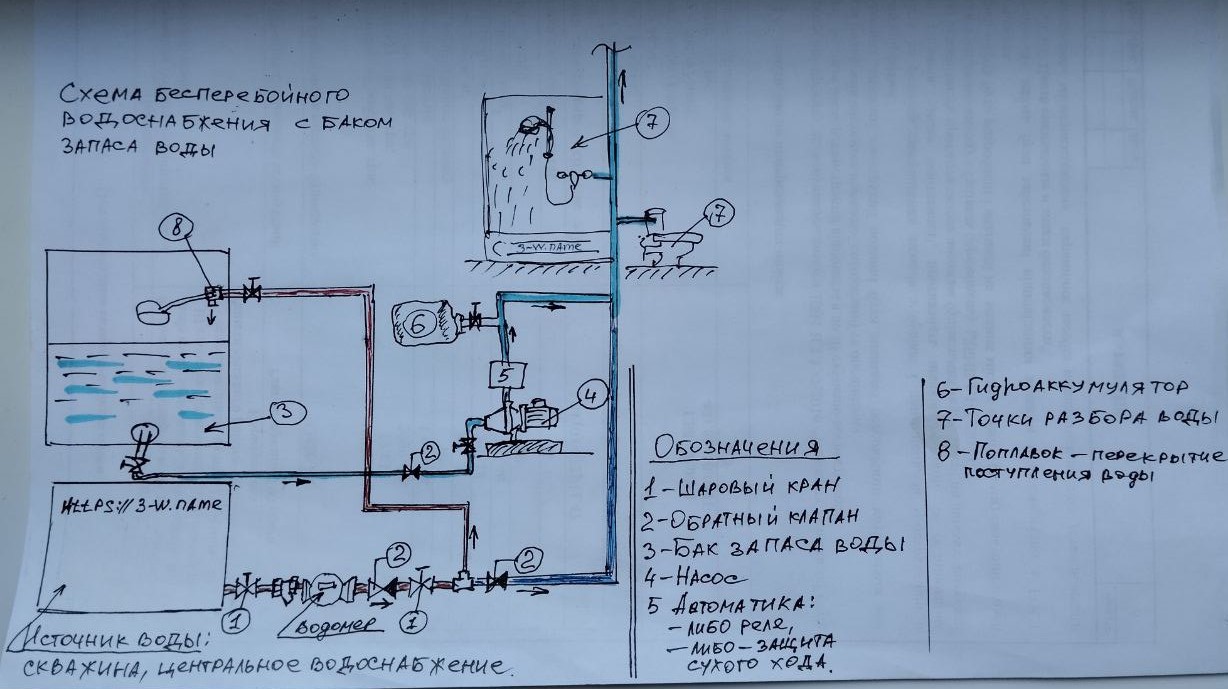

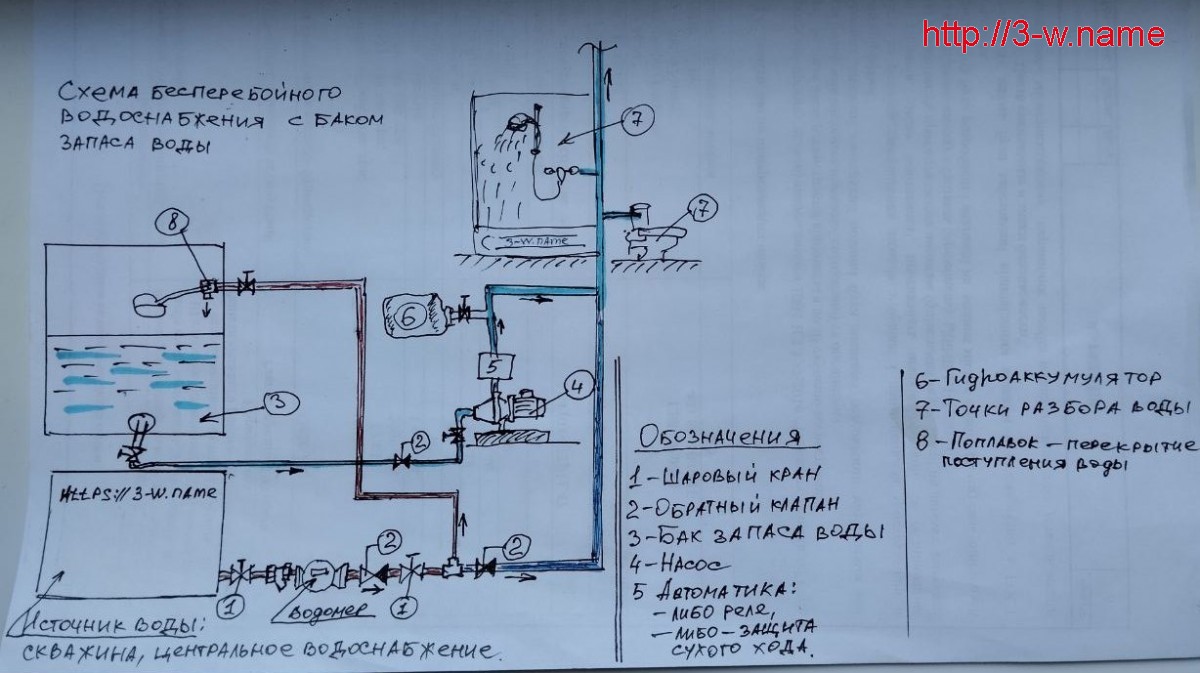

Рисунок схемы автоматического водоснабжения с баком запаса воды:
