Монтаж полипропиленовых труб: пошаговая инструкция для новичка

  Монтаж трубопровода из полипропилена (ПП) — это тот редкий случай в инженерии, когда профессиональный результат достижим силами новичка, если соблюдать технологический регламент. На связи экспертный отдел портала 3-w.name, и сегодня мы разберем, как превратить груду пластика в надежную систему, которая прослужит 50 лет.

  Монтаж полипропиленовых труб (ППР) – это по сути процесс диффузионной сварки, с помощью паяльника (сварочный электрический паяльник ППР труб). Температура пайки – зависит от диаметра и типа труб, качества труб, а также, опыта специалиста.

Выбор материала: не все трубы одинаково полезны

  Прежде чем включать паяльник, нужно разобраться в маркировке и типе трубы. Полипропилен неоднороден, и ошибка в выборе типа трубы — главная причина аварий.

  Разберёмся в маркировках и обозначениях:

  Пластиковые трубы (далее, для простоты, подразумеваем под ППР трубами), делятся по нескольким характеристикам (детальнее читайте в обучающей статье – маркировки труб ППР).

- По рабочему давлению, смотрим значение маркировки PN на трубе;

- Назначению труб: холодная вода, ГВС, отопление;

- Материал: PP-R, PPRC, PP-RCT, PP-H, PP-B.

  Поэтому, чтобы знать, какую трубу оптимально использовать в вашем случае, нужно знать её назначение. Из этого и делаем выбор подходящей трубы.

Более детально, о некоторых видах ППР туб: обзор, плюсы / минусы

PPH (Тип 1): Гомополимер. Обладает высокой твердостью, но крайне хрупкий при низких температурах.

• Плюсы:Низкая цена.
• Минусы:Не держит высокую температуру, боится мороза.
• Вердикт 3-w.name:Только для холодного водоснабжения и вентиляции в промышленных масштабах.

PPB (Тип 2): Блок-сополимер. Более гибкий, чем PPH.

• Плюсы:Устойчивость к механическим ударам.
• Минусы: Большое линейное расширение при нагреве.
• Вердикт: Подходит для «холодных» веток и систем теплого пола (с ограничениями).

PPR (Тип 3): Рандом-сополимер. Золотой стандарт бытовой сантехники.

• Плюсы: Универсальность, температурная стойкость до 70°C.
• Минусы: Без армирования сильно «удлиняется» при нагреве.
• Вердикт: Идеально для ГВС и ХВС в квартирах.

PP-RCT: Термостабилизированный полипропилен. Элита пластиковых труб.

• Плюсы: Повышенная пропускная способность за счет тонких, но прочных стенок.
• Минусы: Высокая стоимость.

Экспертная оценка армирования

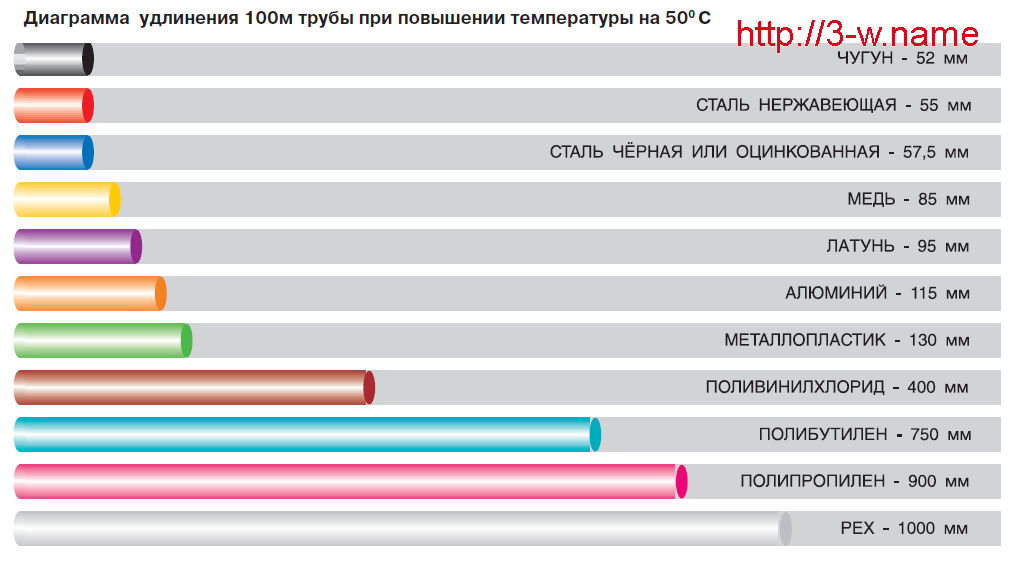

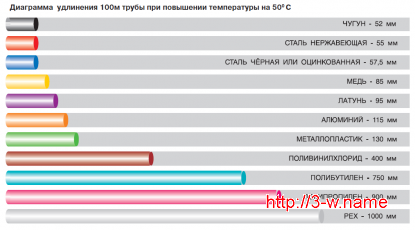

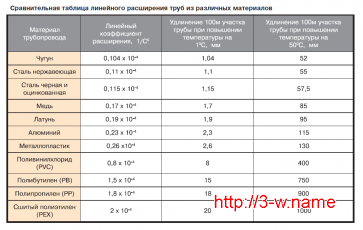

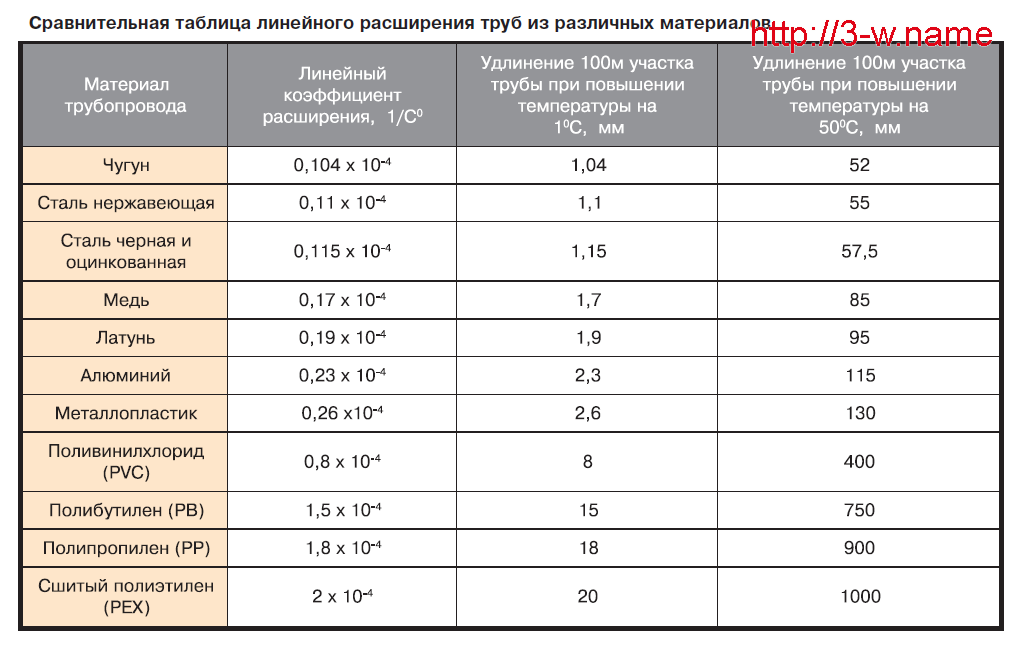

  Для отопления мы рекомендуем использовать только армированные трубы. Почему именно так? ППР трубы имеют высокий коэффициент расширения, в сравнении с металлическими трубами. Армирование – частично решает эту проблему.

   Слой алюминия (PPR-AL-PPR): Создает кислородный барьер. Рекомендуется проведение зачистки (шейверования) краев, иначе есть вероятность, что вода попадет между слоями, и труба «вздуется» пузырями. Особенно актуально для труб дешевого сегмента. Даже при резке такого рода трубы можно заметить отслаивание слоёв алюминий-пластик.

  Стекловолокно (PPR-FB-PPR): Монолитная структура. Не требует зачистки, монтируется быстро. Идеальный выбор для частного домостроения. К недостаткам такого рода труб, можно отнести провисание трубы. Это может происходить при высоких температурах теплоносителя (≥ 60 градусов). Но, вопрос решается тем, что монтируются опоры под трубы, с меньшим интервалом, на расстоянии 20 – 30 см.

Инструментарий: что подготовить новичку

  Для качественного монтажа полипропиленовых труб своими руками, вам понадобятся:

• Сварочный аппарат (утюг) с насадками (тефлоновое покрытие должно быть целым!).
• Труборез (ножницы для пластика) — обеспечивают ровный срез без заусенцев. Лучше всего, используйте профессиональные ножницы, с угловым ножем-лезвием.
• Шейвер (если работаете с алюминиевым армированием).
• Маркер, рулетка и спиртовой обезжириватель. Я, к примеру, использую «простой» графитовый карандаш. От него остаются менее заметные следы.

Пошаговая инструкция по пайке: технология 3-w.name

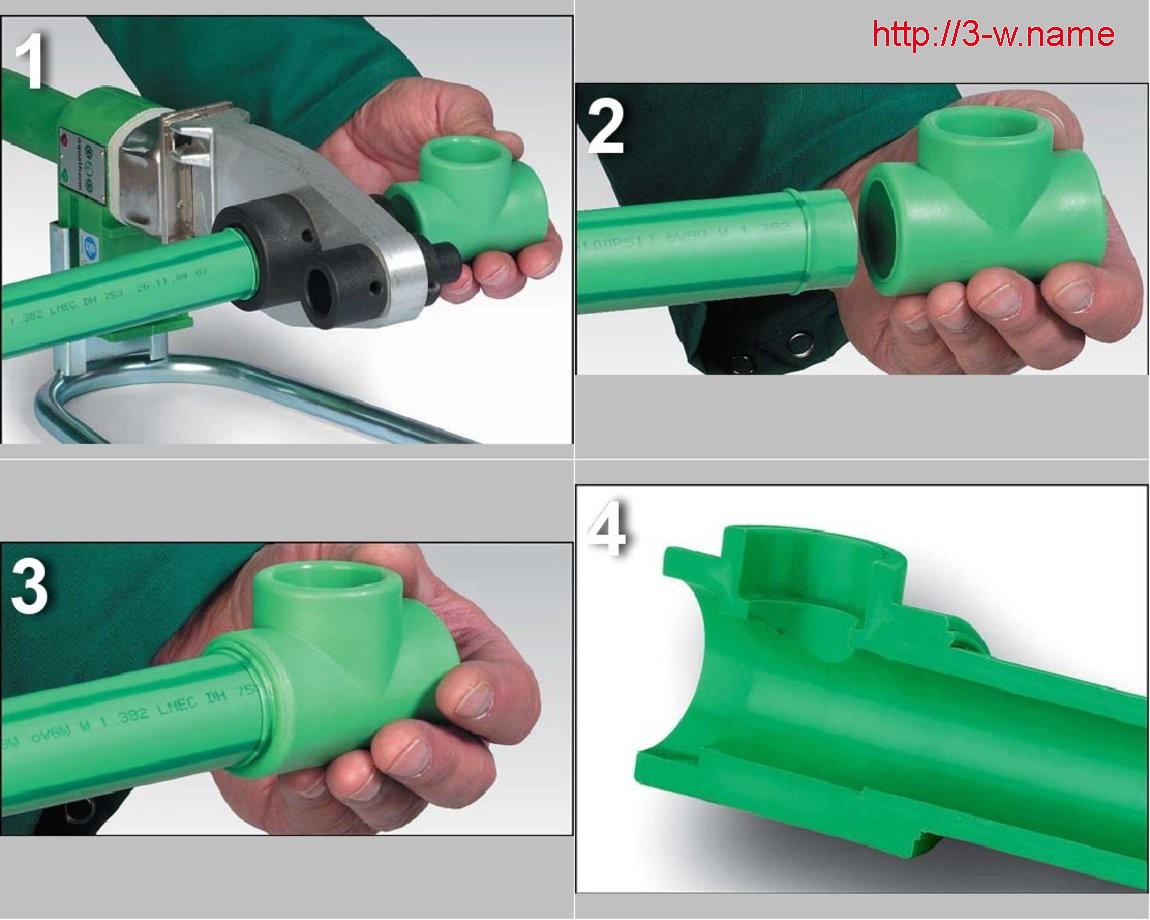

  Процесс диффузионной сварки основан на взаимном проникновении молекул разогретых деталей. Вот алгоритм выполнения пайки ППР труб, исключающий в последствии протечки:

1. Подготовка и разметка

  Обрежьте трубу строго под углом 90°. Очистите торец и внутреннюю часть фитинга от пыли и жира. Нанесите маркером метку глубины погружения (для 20-й трубы, это примерно 14–15 мм).

  Важно: не запихивайте трубу в фитинг до упора «со всей силы» — это создаст внутренний наплыв (грат), который заузит проход.

2. Нагрев

  Разогрейте паяльник до 260°C. Если вы только включили холодный паяльник, дождитесь не менее двух включений нагрева тэна.

  Одновременно наденьте трубу и фитинг на насадки. Время выдержки для трубы 20 мм — до 5 секунд, для 25 мм — 7 секунд. Начинайте отсчет, когда обе детали полностью сели на насадки. Учтите – указанное время нагрева, зависит от температуры нагрева паяльника и качества и типа ППР трубы.

3. Соединение (Стык в стык)

  Плавно снимите детали и соедините их по осевой линии. У вас есть 2–4 секунды на корректировку соосности.

  Категорически запрещено вращать детали вокруг оси! Это нарушает структуру шва и приводит к свищам.

  Вдавливать слишком сильно нельзя. Это может привести к заужению внутреннего диаметра оверстия.

4. Охлаждение

  Зафиксируйте соединение на 20–30 секунд. Полную нагрузку давлением можно давать через 1-2 часа после завершения всех работ.

Рекомендации по проектированию: не забудьте про компенсаторы

  Полипропилен расширяется при нагреве. Если вы жестко замуруете 10 метров трубы в стену без зазоров, при подаче горячей воды её изогнет «змейкой» или вырвет из клипс.

Совет 1: Используйте L-образные и П-образные компенсаторы на длинных участках.

Совет 2: Не ставьте опоры слишком близко, или вплотную к ближайшему фитингу. От опоры должно быть не меньше 1 см до ближайшего фитинга. Труба должна иметь возможность «двигаться» внутри опор, при расширениях о нагрева и при остывании.

Совет 3: При проходе через стены используйте гильзы (куски труб большего диаметра).

Краткий итог

  Монтаж полипропилена — это баланс между скоростью и аккуратностью. Главное — не перегревать (пластик «потечет» внутрь) и не недогревать (будет «холодная спайка»). Помните, что надежность системы проверяется опрессовкой: после монтажа закачайте в систему давление в 1.5 раза выше рабочего и проверьте каждый стык.
