Насосная станция – от простого к сложному

  Большинство обывателей знакомы с тем, как выглядят и что это такое – насосная станция. Обычно, мы сталкиваемся с бытовыми системами, например, насосная станция + бак запаса воды, либо насос, подающий воду в жилой дом из скважины, колодца, либо – насос повышения давления в цокольном помещении, подвале. Какие ещё насосные станции применяются в быту и не только?

  Условно, можно разделить все насосные станции на две группы: простые (выполняющие одну-две функции), и сложные (два и более агрегата, непрерывное действие, перекачивающие агрессивные жидкости, и т. д.).

Простые насосные станции

  К такого рода насосным станциям, можно отнести следующие системы:

• Насосная станция с баком запаса воды. В состав оборудования такой станции обычно входит: Насос с электромотором; всасывающий трубопровод с запорной арматурой, фильтром и обратным клапаном; бак запаса воды, от 100 литров и до; контроллер давления + реле протока; гидроаккумулятор; подающий (напорный) водовод с запорной арматурой.
• Насос повышения давления. Состоит из самого насосного агрегата, запорная арматура на входе и выходе, датчик протока (часто идёт в комплекте или встроен в насос).
• Циркуляционный насос. Устанавливается в индивидуальных системах отопления, для принудительной циркуляции теплоносителя.
• Скважинный насос. Погружной или находящийся на поверхности воды, или на поверхности возле скважины, колодца (при небольшой глубине уровня грунтовых вод, обычно в пределах 4 – 10 метра).
• Дренажный насос. Для откачивания грунтовых вод в подвальных помещениях.
• Фекальный насос. Встречается реже, для откачки сточных вод, канализации.

  Бытовые насосные станции, имеют не сложные системы управления. Сводится всё к нескольким действиям: открыть или перекрыть определённый кран, нажать кнопку или включить вилку в электросеть. Также, современные насосные станции, при правильном монтаже и продуманной схеме, не требуют участия человека. Достаточно периодически делать визуальный осмотр, для выявления отклонений, поломок. Запитываются и включаются в работу один раз, при сдаче в эксплуатацию. Далее – всё в автоматическом режиме.

   Если вам необходимо разработать схему для такого типа бытовой автоматической насосной станции, пишите через обратную связь – сделаем подбор насоса, схему подключения и комплект необходимых фитингов, оборудования. Услуга платная.

Сложные насосные станции

  Тут, уж как говорится, есть где разгуляться! Тема обширная, и у меня нет цели расписывать всё до мелких деталей. Хочу познакомить вас с общими знаниями по теме всего лишь.

  Из названия и так понятно, что такого рода насосные агрегаты сложны, и не только конструкционно, но и по управлению.

  Рассмотрим список и назначение самых распространённых насосных сложного типа, от более простых к сложным:

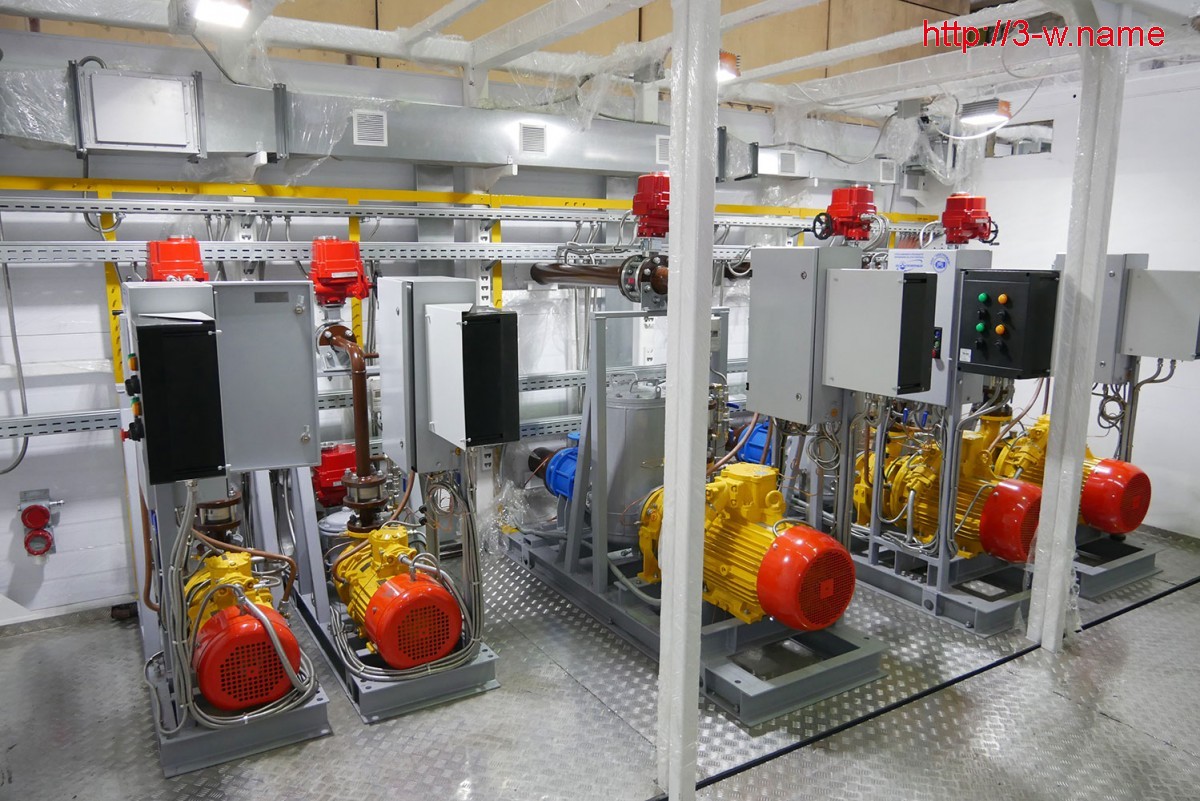

• Насосные циркуляционные станции. Подобные станции имеют или ручное управление или полуавтоматическое (на фото ниже, циркуляционные насосы с общим коллектором, со стороны обратки).
• Подпиточные насосы. Используются в котельных, для компенсации потерь теплоносителя (воровство жителями из системы отопления, потери при не плотностях в сальниках запорной арматуры, протечки в магистралях и пр.). Такие насосы работают в автоматическом режиме, запускаясь, при падении давления в системе.

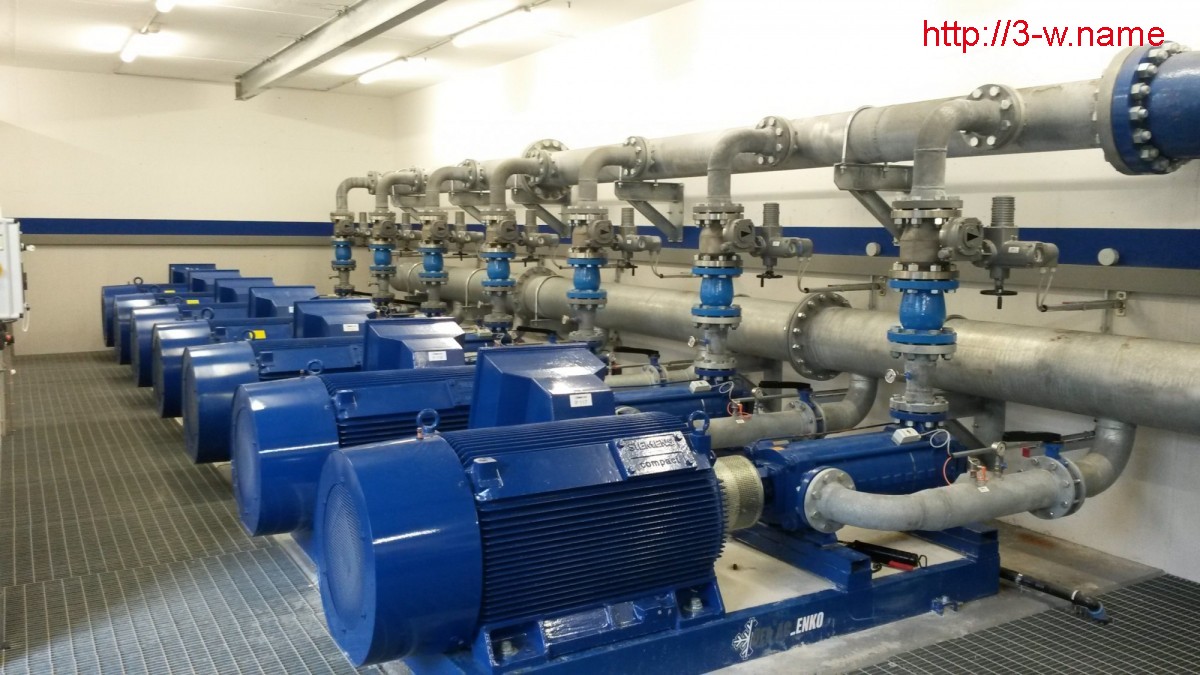

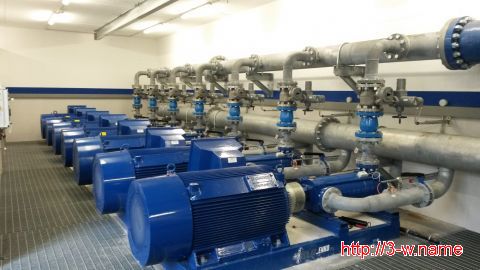

• Водопроводные насосные станции. Пожалуй, самое массовое и масштабное применение имеют такие станции. Тут и фильтровальные станции водоподготовки и очистки, и распределительные и повышающие водопроводные станции (берут чистую подготовленную воду из магистральных коллекторов и качают на жилмассив). Водозаборные насосные станции. В основном, насосные для перекачивания питьевой и технической воды, работают в автоматическом или полуавтоматическом режиме. Как раз, для управления такими типами насосных станций и предусмотрены шкафы управления, разного рода датчики, измерители, приборы контроля, коммутации и пр.
• Насосные станции подъёма воды. Насосные агрегаты, служащие для перекачивания воды на большие расстояния. Обычно, состоят из множества отдельно стоящих насосных станций. Именуются они по количеству подъёмов: насосная станция первого подъёма, … второго подъёма, … N-го подъёма. Подобный подход используется и в угледобыче, на шахтах. Называются только насосные станции не «подъёма» а «горизонта» или «руд-двора», или имеют персональные названия (обычно, по бригадиру проходчиков).

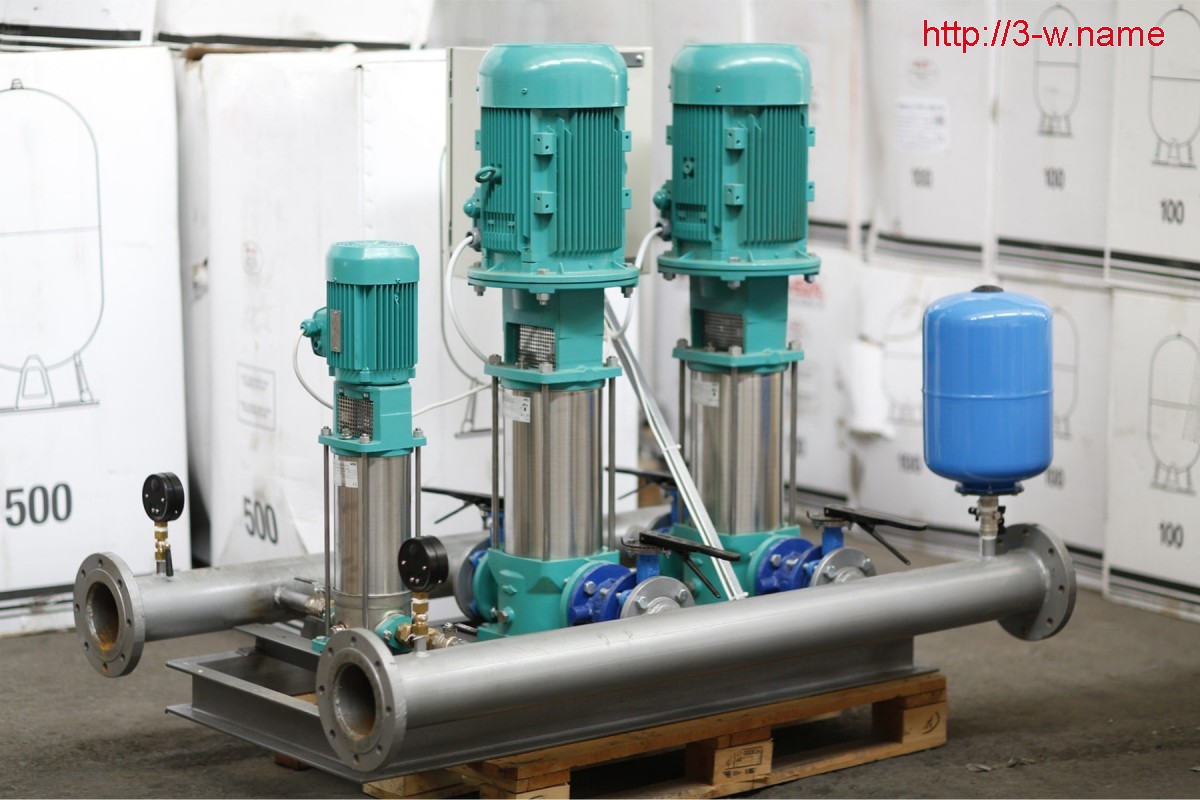

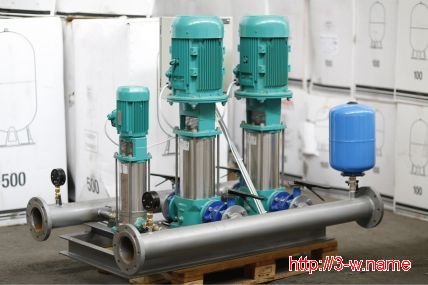

• Каскадные насосные станции. Насосы подключаются в работу таким образом, что когда расход воды у потребителя маленький (например, в ночное время), работает два насоса малой мощности. При увеличении расхода – падает давление в сети и автоматически запускаются следующие в каскаде агрегаты, компенсируя расход.

  Это лишь часть разновидностей организации насосных станций, их много. Но общий смысл понятен.

 Обращайтесь в комментариях, делитесь мнением, задавайте вопросы – обязательно ответим!

  Мирного неба всем вам!
