Что такое электромагнитный клапан, где применяется, как устроен?

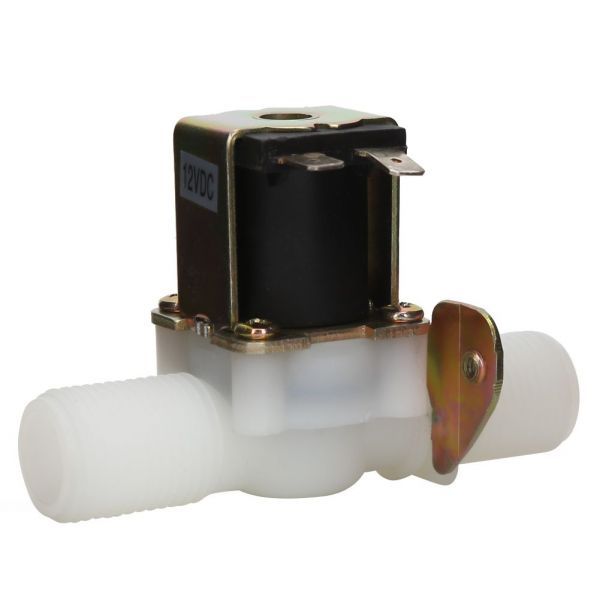

  Электромагнитный клапан — это устройство, предназначенное для автоматического управления потоками жидкостей или газов с помощью электромагнитного поля. Его основное назначение — открытие или перекрытие канала при подаче или снятии напряжения. Подобные клапаны находят широкое применение в самых разных отраслях, начиная от промышленности и заканчивая бытовыми системами.

Принцип действия

  Работа электромагнитного клапана основана на взаимодействии электрического тока и магнитного поля. Внутри корпуса установлен электромагнит (катушка), который при подаче напряжения создает магнитное поле. Это поле втягивает специальный якорь, соединённый с запирающим элементом — плунжером или мембраной. В результате происходит изменение положения запорного элемента: он либо открывает проход, либо закрывает его. После снятия напряжения возвратная пружина возвращает механизм в исходное положение.

  Таким образом, клапан работает в двух режимах — открытом и закрытом, управляемых электрическим сигналом. Это делает его очень удобным для автоматизированных систем, где необходимо дистанционное или программное управление потоками.

Конструкция и виды электромагнитных клапанов

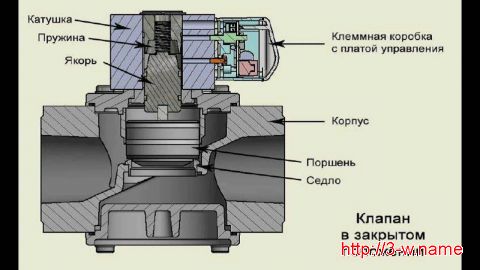

  Классический электромагнитный клапан состоит из следующих основных элементов:

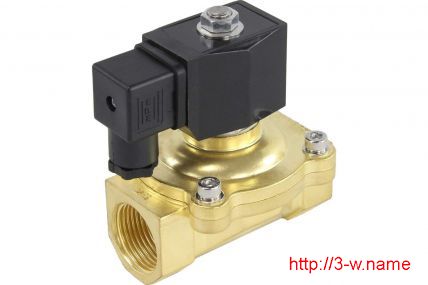

• Корпус — чаще всего изготавливается из латуни, нержавеющей стали или пластика, в зависимости от среды и условий эксплуатации.
• Катушка — медная обмотка, создающая магнитное поле при подаче напряжения.
• Якорь (шток) — подвижный элемент, реагирующий на магнитное поле.
• Запирающий элемент — может быть в виде мембраны, поршня или шарика.
• Пружина — возвращает клапан в исходное положение после отключения питания.

  Существует несколько типов электромагнитных клапанов по принципу работы:

1. Нормально закрытые (НЗ) — находятся в закрытом состоянии без подачи тока, открываются при активации.
2. Нормально открытые (НО) — в обычном состоянии открыты, закрываются при включении.
3. Управляемые напрямую — работают независимо от давления среды.
4. С пилотным управлением — используются для больших диаметров и требуют давления для функционирования.

Области применения

  Электромагнитные клапаны нашли своё применение в широком спектре задач:

• Системы водоснабжения — автоматическое управление подачей воды в бытовых и промышленных установках.
• Оборудование отопления и кондиционирования — регулировка подачи теплоносителя или хладагента.
• Автоматизация производственных процессов — управление подачей воздуха, газа, масла, химических жидкостей.
• Медицинская техника — точное дозирование жидкостей и газов в приборах.
• Автомобильная промышленность — в топливных и пневматических системах.
• Бытовая техника — стиральные машины, кофемашины и другие устройства с автоматическим набором воды.

Преимущества и особенности

  Среди ключевых достоинств электромагнитных клапанов можно выделить:

• Компактные размеры и простая установка.
• Высокая скорость срабатывания.
• Возможность дистанционного и автоматического управления.
• Широкий выбор моделей под разные среды и давления.

  Однако стоит учитывать, что такие клапаны требуют стабильного электропитания и могут быть чувствительны к загрязнениям в рабочей среде.

Заключение

  Электромагнитный клапан — это незаменимый элемент в системах автоматического управления потоками жидкостей и газов. Его универсальность, надежность и простота эксплуатации обеспечивают широкое применение как в бытовом, так и в промышленном секторе. Благодаря постоянному развитию технологий, сегодня можно подобрать клапан практически для любых задач — от простейших решений до сложных высокоточных систем.
